توضیحات
پروفیل کرتین وال یکی از مهمترین اجزای سیستمهای نمای مدرن شیشهای است که با آلیاژهای مقاوم 6063-T5 و 6063-T6 تولید میشود و علاوه بر استحکام بالا، عایق صوتی و حرارتی بسیار مؤثر ایجاد میکند.
این پروفیلها در انواع فیسکپ، فریملس، یونیتایز و اسپایدر طراحی میشوند و بر اساس ارتفاع ساختمان، فشار باد و نوع پروژه انتخاب میگردند. اگر قصد دارید نمایی سبک، ماندگار و کاملاً استاندارد برای پروژه خود اجرا کنید، پروفیل کرتین وال بهترین گزینه شماست. در ادامه راهنمای کامل مشخصات فنی، انواع سیستمها، قیمت روز و روش انتخاب این پروفیل را بررسی میکنیم.
پروفیل کرتین وال چیست و چگونه عمل میکند؟

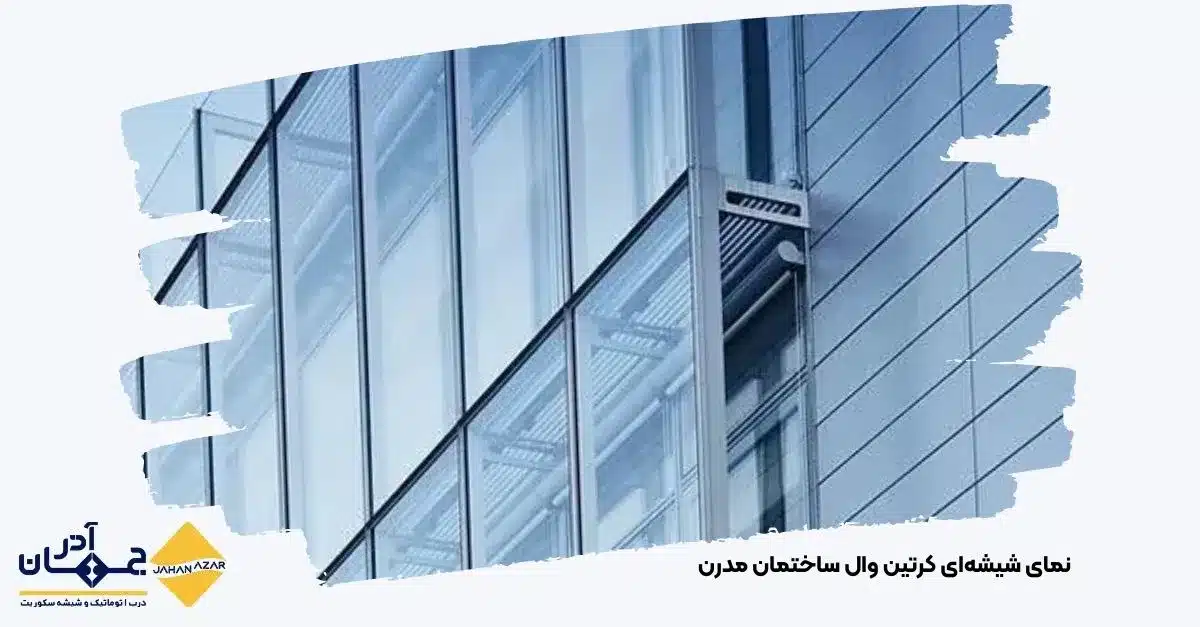

کرتین وال (Curtain Wall) یک سیستم نمای مدرن و سبک است که بارهای مرده و زنده ساختمان را به اسکلت اصلی منتقل نمیکند. به عبارت ساده، کرتین وال همان پوستهی بیرونی ساختمان است که صرفاً وظیفهی محافظت در برابر شرایط جوی، کنترل انرژی و زیبایی نما را دارد. ساختار آن معمولاً از پروفیل آلومینیومی بهعنوان قاب نگهدارنده و شیشه یا پانلهای پرکننده بهعنوان سطح نما تشکیل میشود.
در سیستمهای پیشرفته کرتن وال، قاب آلومینیومی با روشهای اتصال مخفی یا نمایان طراحی میشود تا ظاهری کاملاً یکنواخت و مدرن ایجاد کند. این نماها در برجها، مراکز تجاری و ساختمانهای اداری بلندمرتبه بهعنوان نماد معماری مدرن شناخته میشوند.
تفاوت پروفیل کرتین وال با پنجرههای استاندارد
برخلاف پنجرههای معمولی که بخشی از دیوار محسوب میشوند و در چهارچوب سازه نصب میگردند، کرتین وال یک سیستم مستقل است. این سیستم به اسکلت فلزی یا بتنی ساختمان متصل میشود و بهطور کامل از دیوارها جداست. در نتیجه:
وزن شیشه و قاب مستقیماً به ستونها و تیرها منتقل میشود.
امکان پوشاندن کل سطح بیرونی با شیشه و آلومینیوم وجود دارد.
کنترل انرژی و نور طبیعی بسیار دقیقتر انجام میشود.
اجزای اصلی تشکیلدهنده پروفیل کرتین وال
کرتین وال از چند جزء کلیدی تشکیل میشود:

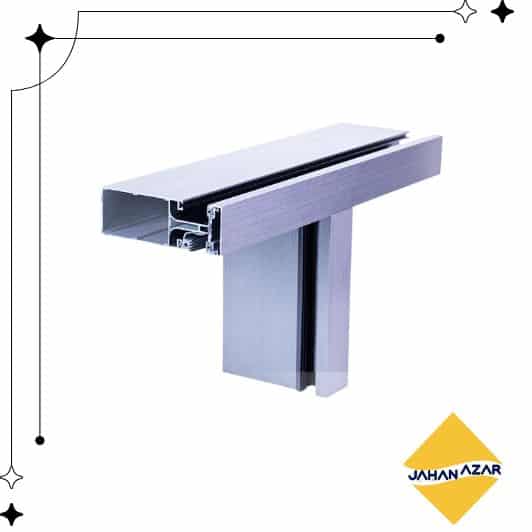

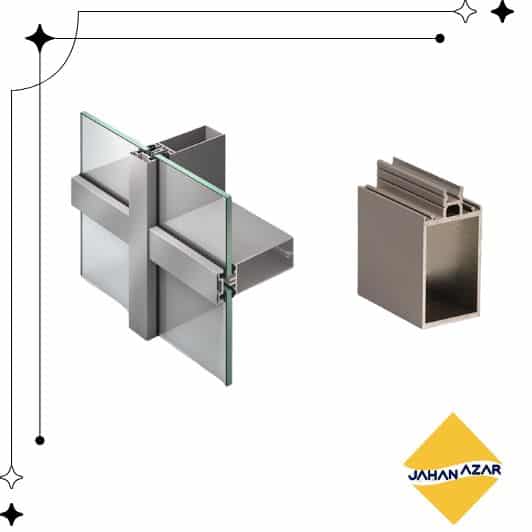

پروفیل آلومینیومی:
چارچوب اصلی نگهدارنده شیشه و پانلها در سیستم کرتین وال.
شیشه یا پانل پرکننده:
از نوع سکوریت، دوجداره یا لمینت برای مقاومت بالا.
یراقآلات و اتصالات استیل:
جهت اتصال مطمئن پروفیلها و افزایش پایداری سازه.
نوارهای EPDM و سیلیکونی:
مخصوص آببندی و جلوگیری از نفوذ هوا و رطوبت.
سیستم تخلیه آب و تهویه:
برای جلوگیری از تجمع بخار و رطوبت در پشت شیشه.
ویژگیها و مزایای پروفیل کرتین وال
مقاومت بالا در برابر شرایط آبوهوایی
پروفیل آلومینیومی کرتین وال در برابر باران، باد، اشعه UV و تغییرات دمایی بسیار مقاوم است. آلیاژهای سری ۶۰۰۰ بهویژه ۶۰۶۳-T5 و T6 باعث افزایش مقاومت کششی و جلوگیری از تغییر فرم میشوند.
عایق صوتی و حرارتی در نمای کرتین وال
بهکارگیری شیشههای دوجداره و گسکتهای لاستیکی باعث کاهش انتقال صدا و گرما میشود. این ویژگی سبب میشود مصرف انرژی تهویه مطبوع در ساختمان تا ۳۰٪ کاهش یابد.
تهویه و گردش هوای مناسب
در سیستمهای تهویهدار، هوا از طریق کانالهای داخلی فریم جریان پیدا میکند و مانع بخارگرفتگی بین جدارهها میشود.
کاهش نیاز به نگهداری دورهای
سطح صاف و مقاوم آلومینیوم نیازی به رنگآمیزی یا تعمیر مداوم ندارد. تنها تمیزکاری شیشه و بررسی سالانه آببندی کافی است.
کارایی انرژی و بهینهسازی مصرف
به کمک شیشههای Low-E و درزبندی دقیق، کرتن وال به کاهش مصرف انرژی سرمایشی و گرمایشی کمک میکند.

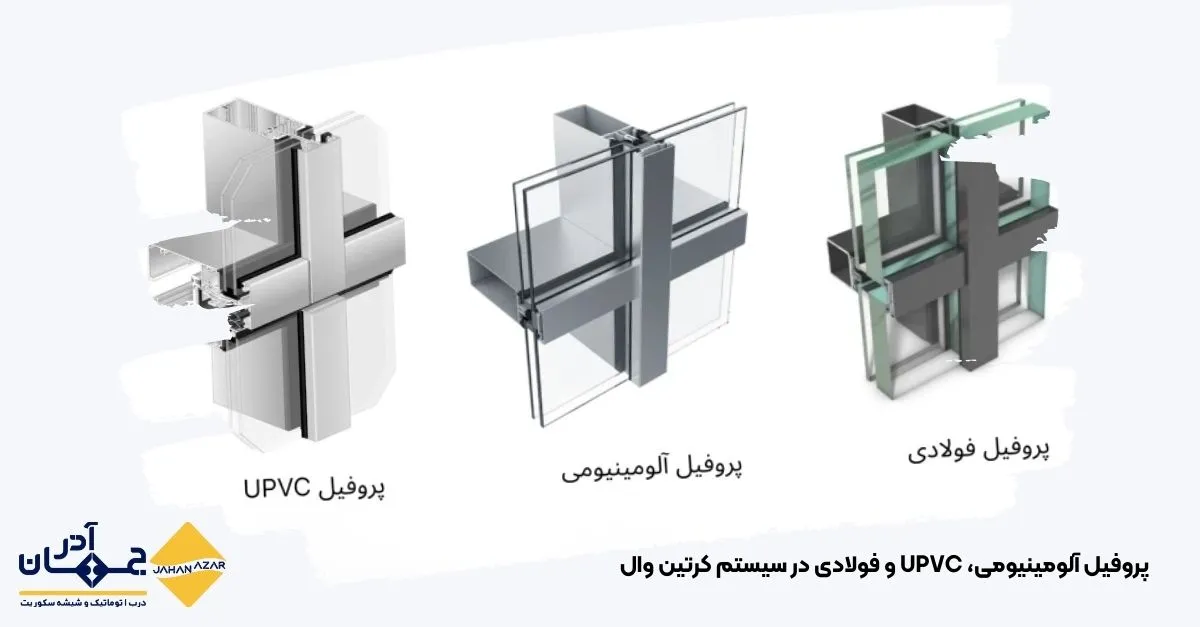

انواع پروفیل و سیستمهای کرتین وال

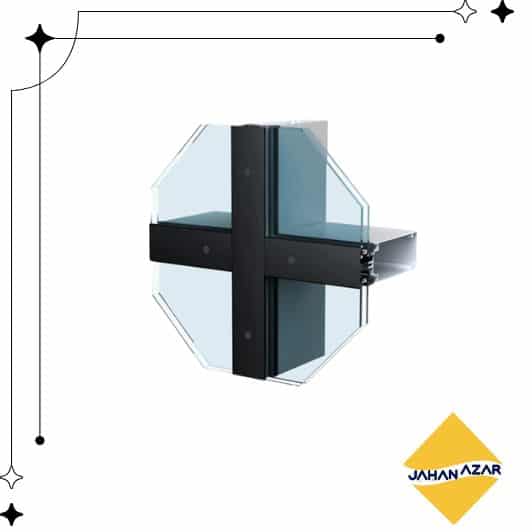

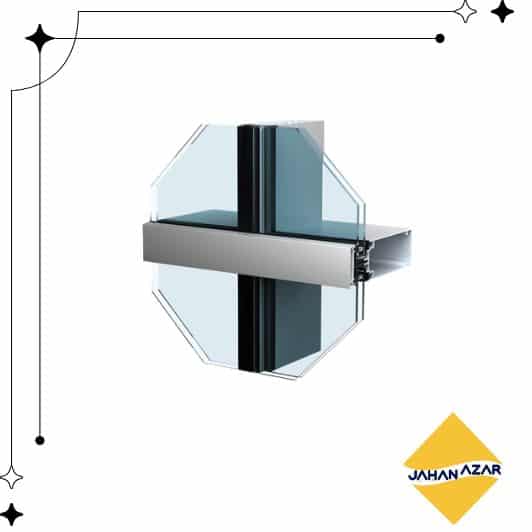

پروفیل فیسکپ (Face Cap)
سیستم کلاسیک با درپوشهای آلومینیومی نمایان روی شیشه. نصب سریع و نگهداری آسان دارد.
سیستم فریملس یا استراکچرال گلیزینگ
در این نوع، شیشهها با چسبهای سیلیکونی صنعتی به فریم متصل میشوند. ظاهری کاملاً یکدست و بدون قاب دارند و برای نماهای مدرن و لوکس کاربرد دارند.
سیستم یونیتایز (Unitized)
قطعات نما در کارخانه مونتاژ و سپس در سایت نصب میشوند. این روش باعث افزایش دقت، سرعت اجرا و کاهش خطاهای انسانی میگردد.
سیستم نیمه یونیتایز
ترکیبی از یونیتایز و استیک (Stick). قابها در محل نصب میشوند اما پانلها پیشساختهاند. مناسب برجهای میانطبقه است.
سیستم اسپایدر گلیزینگ
در این سیستم هیچ پروفیلی دیده نمیشود و شیشهها توسط اتصالات استیل عنکبوتی (Spider Fitting) نگهداری میشوند.
برای مقایسه سریع انواع سیستمهای کرتین وال، جدول زیر را مشاهده کنید:
| نوع سیستم | ویژگی ظاهری / سرعت اجرا | کاربرد اصلی / هزینه |
|---|---|---|
| Face Cap | نمای قابدار – سرعت اجرا بالا | اقتصادی – مناسب پروژههای تجاری |
| فریملس (Structural Glazing) | بدون قاب – ظاهر یکپارچه | هزینه بالاتر – مناسب نماهای مدرن و برجها |
| یونیتایز (Unitized) | صنعتی – مونتاژ کارخانهای – سرعت بسیار بالا | مناسب برجها و پروژههای بزرگ – هزینه بالا |
| نیمه یونیتایز | ترکیبی از استیک و یونیتایز – سرعت بالا | هزینه متوسط – مناسب ساختمانهای میانطبقه |
| اسپایدر | بدون فریم – اتصال با اتصالات استیل | هزینه بالا – مناسب لابیها و فضاهای لوکس |
انتخاب هر سیستم به بودجه، ارتفاع ساختمان و ظاهر مورد نیاز بستگی دارد. سیستمهای فریملس و اسپایدر بیشترین زیبایی بصری را دارند، در حالی که فیسکپ اقتصادیترین گزینه است.
مشخصات فنی پروفیل آلومینیومی کرتین وال
در جدول زیر، مهمترین خصوصیات فنی پروفیلهای کرتین وال مشاهده میشود:
| مشخصه فنی | مقدار / استاندارد | توضیحات |
|---|---|---|
| آلیاژ | 6063-T5 / 6063-T6 | استحکام بالا، قابلیت آنادایز مطلوب |
| ضخامت پروفیل | ۲ تا ۳ میلیمتر | بسته به نوع فریم و محاسبات باد |
| وزن هر متر | ۱.۲ تا ۱.۸ کیلوگرم | متناسب با طراحی و ابعاد |
| نوع پوشش | آنادایز / پودری / PVDF | مقاومت در برابر UV، خوردگی و رطوبت |
| استاندارد تولید | ASTM B221 – EN 12020 – ISO 9001 | کنترل کیفیت، تلرانس و استحکام تضمینشده |
تمامی پروفیلهای کرتین وال مطابق استانداردهای بینالمللی تولید و کنترل کیفیت میشوند.
مراحل نصب و اجرای پروفیل کرتین وال
بررسی نقشهها و طراحی اولیه
مهندسان ابتدا نقشههای معماری را بررسی کرده و محل دقیق فریمها، گرههای اتصال و تخلیه آب را مشخص میکنند.
تهیه شاپدراوینگ و محاسبات مهندسی
با نرمافزارهای CAD، نقشههای اجرایی دقیق (Shop Drawing) ترسیم میشود و محاسبات بار باد، وزن شیشه و تنشهای فریم انجام میگردد.
آمادهسازی زیرسازی
زیرسازی فلزی یا بتنی باید تراز و مقاوم باشد تا فریمها بدون اعوجاج نصب شوند.
نصب فریمهای عمودی و افقی
پروفیلهای عمودی (مولیون) نصب میشوند، سپس ترانسمها یا پروفیلهای افقی در جای خود قرار میگیرند.
نصب شیشه یا پانلهای پرکننده
پس از اطمینان از راستی فریم، شیشهها با استفاده از فریملس یا گسکت لاستیکی نصب میشوند.
درزبندی، آببندی و تست نهایی سیستم
تمامی درزها با سیلیکون صنعتی و نوار EPDM آببندی میشوند، سپس تست فشار و آبنفوذ انجام میگیرد.
اجرای سیستم تخلیه آب (Drainage)
در کف فریمها سوراخهای تخلیه تعبیه میشود تا آب ناشی از باران یا میعان خارج شود.
بهترین متریالها و تکنولوژیهای جدید در کرتین وال
شیشه Low-E و چندجداره
کاهش انتقال حرارت تا ۴۰٪ و کنترل تابش نور.
چسبهای سیلیکونی صنعتی
اتصال ایمن شیشه به فریم با ماندگاری بالا.
نوارهای EPDM و متریالهای آببند
مقاوم در برابر UV و تغییرات دما.
یراقآلات و اتصالات استیل
از جنس استیل ۳۰۴ یا ۳۱۶ با مقاومت در برابر زنگزدگی.
شیشه هوشمند (Smart Glass)
قابلیت تغییر میزان شفافیت با جریان برق، مناسب پروژههای اداری.
شیشه فتوولتائیک (PV Glass)
تولید انرژی الکتریکی از نور خورشید، قابل اتصال به سیستمهای خورشیدی.
قیمت پروفیل کرتین وال و عوامل اثرگذار
قیمت پروفیل کرتین وال بر اساس چند عامل مهم مانند نوع آلیاژ، نوع پوشش، وزن پروفیل و هزینه اجرای سیستم تعیین میشود. جدول زیر خلاصه این عوامل را نشان میدهد:
| عامل قیمت | تأثیر مستقیم | توضیح اثرگذاری |
|---|---|---|
| نوع آلیاژ | آلیاژهای T6 گرانتر از T5 | استحکام و دوام بالاتر |
| نوع پوشش | PVDF و آنادایز هزینه بیشتر | مقاومت بالاتر در شرایط سخت |
| وزن و ابعاد | وزن بیشتر = قیمت بیشتر | براساس قیمت روز بیلت آلومینیوم |
| مواد اولیه | وابسته به LME و نرخ ارز | نوسان قیمت جهانی آلومینیوم |
| هزینه اجرا | وابسته به ارتفاع ساختمان | سیستم یونیتایز هزینه بالاتری دارد |
بهطور کلی قیمت نهایی پروفیل کرتین وال ترکیبی از هزینه مواد اولیه، پوشش انتخابی و نوع سیستم اجرایی است. پروژههای با ارتفاع بیشتر یا سیستمهای پیشرفتهتر مانند یونیتایز طبیعتاً هزینه بالاتری خواهند داشت.
قیمت روز پروفیل کرتین وال
| ابعاد پروفیل | وزن تقریبی | قیمت |
|---|---|---|
| لامل 80×50 | 10 کیلوگرم | تماس بگیرید |
| لامل 105×50 | 12 کیلوگرم | تماس بگیرید |
| لامل 130×50 | 14 کیلوگرم | تماس بگیرید |
| لامل 140×50 | 16 کیلوگرم | تماس بگیرید |
| لامل 180×50 | 24 کیلوگرم | تماس بگیرید |
برای دریافت قیمت دقیق بر اساس نقشه اجرایی، نوع آلیاژ، متراژ پروژه و مدل سیستم (Face Cap، فریملس یا یونیتایز)، لطفاً با واحد فروش جهان آذر تماس بگیرید. قیمت نهایی با توجه به وزن واقعی پروفیل، نوع پوشش (آنادایز، پودری، PVDF) و هزینه اجرای نما محاسبه میشود.
مقایسه کرتین وال با سایر نماها
برای انتخاب بهترین نما در پروژههای مختلف، مقایسه کرتین وال با کامپوزیت و سنگ ضروری است. جدول زیر خلاصه این تفاوتها را نشان میدهد:
| نوع نما | مزایا / ویژگیها | محدودیتها / معایب |
|---|---|---|
| کرتین وال | سبک، عایق انرژی، ظاهر مدرن | هزینه اولیه بالاتر |
| کامپوزیت | وزن مناسب، اجرای سریع | دوام و عایق انرژی متوسط |
| سنگ | ظاهر کلاسیک، مقاومت مناسب | وزن زیاد، ریسک جداشدگی در ارتفاع |
در مجموع، کرتین وال از نظر وزن، ایمنی و عملکرد انرژی برتری قابلتوجهی نسبت به سنگ و کامپوزیت دارد، هرچند هزینه اولیه آن بیشتر است.
پروژههای انجامشده با سیستم کرتین وال
نمونه پروژههای شاخص تجاری و اداری در ساختمانهای اداری مدرن، مراکز خرید و فرودگاهها استفاده از کرتین وال افزایش یافته است.
کرتین وال در برجها و ساختمانهای مرتفع سیستم یونیتایز در برجهای بالای ۲۰ طبقه استفاده میشود تا زمان نصب کاهش یابد.
خرید و فروش پروفیل کرتین وال
چگونه پروفیل مناسب پروژه خود را انتخاب کنیم؟
انتخاب آلیاژ، نوع سیستم (Face Cap، فریملس یا یونیتایز) و ضخامت پروفیل باید بر اساس موقعیت جغرافیایی، فشار باد و ارتفاع ساختمان انجام شود.
نکات مهم هنگام خرید پروفیل کرتین وال
- دریافت گواهی MTC از تولیدکننده
- بررسی ضخامت واقعی و تلرانس سطح
- انتخاب پوشش مقاوم به شرایط اقلیمی
چرا خرید از تولیدکننده مستقیم بهصرفهتر است؟
خرید مستقیم از کارخانههایی مانند جهان آذر باعث کاهش هزینه واسطه، دریافت گارانتی رسمی و امکان سفارش سفارشی میشود.
سوالات متداول درباره کرتین وال
آیا کرتین وال برای ساختمانهای کوتاه مناسب است؟
بله، در ساختمانهای ۲ تا ۵ طبقه نیز میتوان از سیستم فیسکپ یا فریملس استفاده کرد.
عمر مفید کرتین وال چقدر است؟
در صورت نگهداری صحیح، بیش از ۳۰ سال.
اگر شیشه کرتین وال بشکند چه میشود؟
در سیستمهای یونیتایز، شیشهها بهصورت ماژولار قابل تعویض هستند.
آیا این سیستم در برابر باد و زلزله مقاوم است؟
بله، طراحی کرتین وال بر اساس محاسبات مهندسی باد و زلزله انجام میشود.
آیا میتوان کرتین وال را با سنگ یا کامپوزیت ترکیب کرد؟
بله، بسیاری از نماهای مدرن ترکیبی از شیشه، آلومینیوم و کامپوزیت هستند.
کدام نوع کرتین وال برای پروژه من مناسبتر است؟
اگر سرعت نصب مهم است یونیتایز؛ اگر زیبایی اولویت دارد فریملس؛ اگر بودجه محدود است فیسکپ.
سخن آخر
پروفیل کرتین وال یکی از پیشرفتهترین سیستمهای نمای ساختمانی است که با ترکیب زیبایی، استحکام و عملکرد فنی، جایگاه ویژهای در پروژههای مدرن پیدا کرده است. این سیستم با تکیه بر آلیاژ آلومینیوم مقاوم 6063-T5 و 6063-T6، در برابر باد، رطوبت و تغییرات دمایی پایدار بوده و همزمان عایق صوتی و حرارتی مؤثری برای ساختمان به شمار میرود.
استفاده از کرتین وال علاوه بر افزایش جلوهی بصری ساختمان، بهطور مستقیم بر بهینهسازی مصرف انرژی، کاهش هزینه نگهداری و افزایش دوام سازه تأثیرگذار است. ترکیب آن با متریالهایی مانند شیشههای دوجداره Low-E و یراقآلات استیل ضدزنگ، تضمینکنندهی عملکرد طولانیمدت سیستم در شرایط سخت اقلیمی است.
از سوی دیگر، کارخانه جهان آذر بهعنوان یکی از تولیدکنندگان معتبر پروفیل آلومینیوم در ایران، با بهرهگیری از خطوط اکسترود مدرن، پروفیلهای کرتین وال استاندارد و دقیق را تولید میکند. تمامی محصولات جهان آذر دارای گواهی کنترل کیفیت (MTC) بوده و مطابق با استانداردهای بینالمللی ASTM B221، EN 12020 و ISO 9001 عرضه میشوند.
اگر به دنبال نمایی مدرن، مقاوم و ماندگار برای پروژهی خود هستید، پروفیل کرتین وال بهترین انتخاب شماست. اکنون زمان آن رسیده تا نمای پروژهی خود را به سطحی بالاتر از زیبایی و دوام ارتقا دهید.
جهت استعلام قیمت روز پروفیل کرتین وال، دریافت مشاوره فنی رایگان و سفارش مستقیم از کارخانه جهان آذر با کارشناسان ما در تماس باشید:
📞 ۰۲۱-۶۶۸۱۳۵۰۰ | ۰۲۱-۶۶۸۱۶۰۷۰ | ۰۲۱-۶۶۸۱۴۵۸۰
📱 ۰۹۱۰۳۰۱۸۷۹۶ | ۰۹۱۹۳۰۱۸۷۹۶ | ۰۹۱۲۳۰۱۸۷۹۶
📍 تهران، شادآباد، خیابان ۱۷ شهریور، خیابان عبدالرحیمی، پلاک ۲۶
برای مشاهده جزئیات فنی و سایر محصولات تخصصی، از صفحات زیر نیز بازدید کنید:
اکسترود آلومینیوم | تولید پروفیل آلومینیوم | عملیات سطحی پروفیل | ساخت قالب اکستروژن
با جهان آذر، نمای ساختمان شما ماندگارتر، سبکتر و کارآمدتر خواهد بود.
