راهنما نبشی تاشو و ثابت چیست؟ انواع و کاربردهای آن
در دنیای سازههای فلزی و سازههای داخلی، نبشیها یکی از مقاطع پرکاربرد و اساسی به شمار میآیند. دو نوع اصلی این مقاطع، «نبشی ثابت» و «نبشی تاشو» هستند که هر یک ویژگیها، مزایا و محدودیتهای خود را دارند. در این مقاله به بررسی عمیق و تخصصی هر دوی آنها میپردازیم تا با شناخت دقیقتری بتوانید بهترین گزینه را برای پروژههای خود برگزینید.
نبشی ثابت چیست؟
نبشی ثابت از سادهترین و قدیمیترین انواع نبشیها محسوب میشود. این مقطع فلزی که عموماً از فولاد ST37 یا آلومینیوم با خلوص بالا تولید میشود، در پروسهی اکستروژن یا نورد سرد شکل داده میشود تا دو بالۀ ۹۰ درجه با ضخامت مشخص و طول ثابت ایجاد شود. مهمترین ویژگی نبشی ثابت، پایداری ابعادی و مقاومت یکسان در تمامی طول آن است. برای مثال، در زمانی که انتهای نبشی باید بهصورت ثابت در بتن یا داخل کفسازی قرار گیرد، نبشی ثابت با دارا بودن لبههای یکنواخت و گوشههای کاملاً زاویهدار، امکان انتقال بارهای خمشی و کششی وارد بر تیرها و ستونها را فراهم میکند.
در پروژههای صنعتی و ساختمانی، نبشی ثابت معمولاً بهصورت مستقیم با استفاده از پیچ و مهره یا جوشکاری به اسکلت اصلی متصل میشود. این اتصال مستقیم و بدون تغییر فرم به مهندسین امکان میدهد که بارگذاریهای سنگین را بهسادگی کنترل کنند. علاوه بر این، سطح صاف و یکنواخت نبشی ثابت باعث میشود در پوششهای رنگ و ضدخوردگی بهخوبی عمل نماید و از طول عمر بالایی برخوردار شود. بنابراین، نبشی ثابت گزینهی اول بسیاری از مهندسان برای کاربریهای ساختاری و تکیهگاهی است.

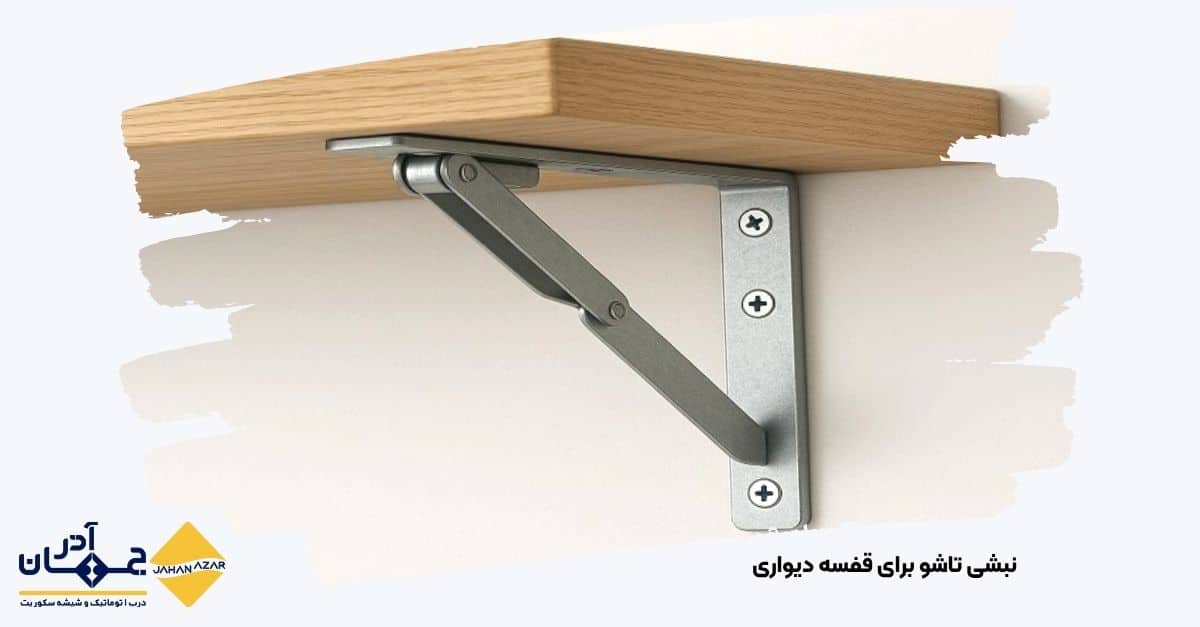

نبشی تاشو چیست؟
نبشی تاشو، نسخهی تکامل یافتهای از نبشی ثابت است که بهواسطۀ قابلیت تا شدن و انعطافپذیری، کاربریهای متنوعتری ارائه میکند. این مقطع معمولاً از ورق فلزی با ضخامتهای گوناگون (عموماً ۲ تا ۵ میلیمتر) تولید میشود و در مرحلهی نورد سرد یا پرس گرم، لبههای آن تا زاوییۀ خاصی (مثلاً ۱۰ تا ۳۰ درجه) خم میشوند. به همین دلیل، نبشی تاشو توانایی انطباق با سطوح منحنی و اجزای غیرخطی را پیدا میکند.
کاربرد اصلی نبشی تاشو در فضاهایی است که دسترسی به نبشیگذاری مستقیم سخت بوده یا نیاز به پنهانسازی اتصالات احساس میشود. برای مثال، در سیستمهای نما و زیرسازی دیوارهای شیشهای، نبشی تاشو بهراحتی در پشت شیشه یا قابهای پیچیده نصب میشود و ظاهر نهایی یکپارچه و لوکسی ایجاد میکند. همچنین در سازههای موقت مانند داربستهای نمایشگاهی و غرفههای نمایشگاهی، نبشی تاشو با کاهش نیاز به جوشکاری و سهولت حمل و نقل، به سرعت مونتاژ و دمونتاژ میگردد.
مهمترین مزیت نبشی تاشو، قابلیت حمل و نقل و انبارش فشرده است. به علت تا شدن لبهها، حجم بستهبندی تا ۳۰–۴۰ درصد کاهش مییابد و در پروژههای با محدودیت فضا یا ساختهای سیار، این ویژگی ارزش بالایی دارد. اما بایستی دقت کرد که خمشدن لبهها میتواند باعث تمرکز تنش و کاهش مقاومت مقطع شود؛ بنابراین، انتخاب نبشی تاشو نیازمند تحلیل دقیق مهندسی و کنترل کیفیت در خمکاری است.
ویژگیهای کلیدی نبشی تاشو و نبشی ثابت
هر دو نوع نبشی ثابت و تاشو دارای ویژگیهای مشترک از جمله سختی بالا، مقاومت در برابر خوردگی (پس از پوششدهی مناسب) و امکان اتصال سریع به سازههای فولادی هستند. اما تفاوتهای ساختاری و عملکردی، نقاط قوت هر یک را متمایز میکند.
نبشی ثابت به دلیل تولید در حالت یکنواخت، تحمل بار خمشی و کششی را بهصورت یکنواخت در سراسر طول دارد. بنابراین در کاربردهای سازهای مانند تقویت کنج دیوارها، اتصالات تیر به ستون و پایههای سنگین، بسیار مناسب است. این نبشی بهسادگی با جوشکاری، پرچ یا پیچ به اجزای اصلی متصل میشود و در صورت طراحی درست، هیچ نقطهی ضعیفی در انتها یا میانهی مقطع ایجاد نمیکند.
نبشی تاشو اما با قابلیت منحصر به فرد خمپذیری، میتواند به اجزای منحنی یا زاویهدار متصل شود و نیاز به اتصالات پروفیلهای مختلف را برطرف سازد. این نبشی در پروژههایی که قالبهای خاص نیاز است یا نصب در مکانهای صعبالعبور انجام میشود، کاربرد دارد. خمکاری کنترل شده و دقیق میتواند بر طبق استانداردهای EN 10142 و ASTM A569 انجام بگیرد تا حتی پس از تا شدن، ویژگیهای مکانیکی ورق حفظ شود.
در نهایت، انتخاب بین نبشی ثابت و تاشو مستلزم بررسی مواردی چون شرایط بارگذاری، نیاز به انعطافپذیری، سهولت نصب و بودجهی پروژه خواهد بود.
مقایسه جامع ابعاد و استانداردهای نبشی ثابت و تاشو
ابعاد نبشیها به دو پارامتر اصلی بستگی دارد: عرض بالها و ضخامت ورق. در نبشی ثابت، این دو پارامتر بهصورت دقیق مطابق با استانداردهای ملی (مانند ISIRI 533) یا بینالمللی (EN 10056-1) تعریف میشوند. برای مثال نبشیهای معمولی با عرض بال ۴۰ تا ۱۰۰ میلیمتر و ضخامت ۴ تا ۱۲ میلیمتر تولید میشوند. تلرانس ابعادی براساس EN 10056-1 تضمین میکند که عرض بال و ضخامت ورق در تمامی طول مقطع یکنواخت باشد.
در مقابل، نبشی تاشو از ورقهای استاندارد به ضخامت ۲ تا ۶ میلیمتر تولید شده و سپس در دستگاههای پرس با نیروی کنترلشده خم میشود. انواع خمکاری عبارتند از خم انعطافپذیر (Roll Forming) و خم محور ثابت (Press Brake). استاندارد EN 10143 برای تا خوردن ورقهای گالوانیزه و استاندارد ASTM A924 برای خمکاری اصولی الزامات کیفی را ارائه میدهند.
ابعاد خمکاریشده در نبشی تاشو ممکن است متغیر باشد، اما معمولاً بین ۱۰ تا ۳۰ میلیمتر لبه خم خورده در نظر گرفته میشود. این لبهها باید دارای شعاع خم مشخص (معمولاً 1.5× ضخامت ورق) باشند تا تنشهای تمرکزی کاهش یابد. رعایت این استانداردها تضمین میکند که پس از تا شدن، نبشی تاشو بدون ترکخوردگی و کاهش مقاومت باقی بماند.
تفاوتهای کلیدی ساختاری نبشی ثابت و تاشو
از نظر ساختاری، نبشی ثابت در مراحل ابتدایی توليد نورد يا اكستروژن شکل میگیرد و پس از آن تنها پرداخت لبه و پوششدهی انجام میشود. این روش تولید باعث میشود مقطع در طول تمام فرآیندهای بعدی—نصب، برش و سوراخکاری—مقاومت یکسانی داشته باشد.
اما نبشی تاشو پس از تولید ورق و پوششدهی، به مرحلهی خمکاری وارد میشود. خمکاری ورق باعث میشود در محل لبههای خمیده تنشهای کششی و فشاری ایجاد گردد؛ اگر کنترلی بر بیشینهی کرنش خمکاری صورت نگیرد، ورق ممکن است دچار ترکهای ریز خطی شود. به همین دلیل، شرکتهای معتبر از ماشینآلات CNC با کنترل دقیق نیروی پرس و سرعت خم استفاده میکنند تا ساختار میکروسکوپی فلز آسیب نبیند.
علاوه بر این، نبشی تاشو معمولاً دارای یک یا دو خط جوش پنهان در محل اتصال ورق قبل از خمکاری است. این جوش در کیفیت بالا نبشی ثابت وجود ندارد و ممکن است در صورت عدم مراقبت، نقطۀ ضعفی ایجاد نماید. بنابراین، در کاربردهای حساس به ارتعاش و بارگذاری متناوب، نبشی ثابت ترجیح داده میشود.
مزایا و معایب کاربردی نبشی ثابت نسبت به نبشی تاشو
شناسایی مزایا و معایب هر یک از نبشیها، راهنمای عملی برای انتخاب سریع و صحیح است:
مزایای نبشی ثابت
مقاومت یکنواخت و بالا در طول مقطع بدون نقطه تضعیف
تحمل بارهای خمشی و کششی با ضریب اطمینان بیشتر
سهولت در نصب و اتصال با روشهای مرسوم جوش، پرچ و پیچ
پوششدهی و ضدزنگسازی یکنواخت و بدون نیاز به محافظت خاص در لبهها
معایب نبشی ثابت
سنگینی بیشتر و هزینهی حمل و نقل بالاتر
عدم امکان استفاده در المانهای منحنی یا زاویهدار
نیاز به تراش و برش جداگانه در پروژههای پیچیده
مزایای نبشی تاشو
امکان خمکاری در زوایا و اشکال گوناگون با انعطاف بالا
حجم بستهبندی و حمل کمتر به علت تا شدن
کاهش هزینه نصب در پروژههای موقت یا غرفههای نمایشگاهی
تطابق دقیق با سازههای غیرخطی بدون نیاز به پرفیل مکمل
معایب نبشی تاشو
احتمال تمرکز تنش در لبههای خمکاریشده
نیاز به دستگاهها و کنترل کیفیت پیشرفته
مقاومت سازهای پایینتر نسبت به نبشی ثابت در بارگذاری سنگین
کاربردهای اختصاصی نبشی ثابت و نبشی تاشو صنعتی

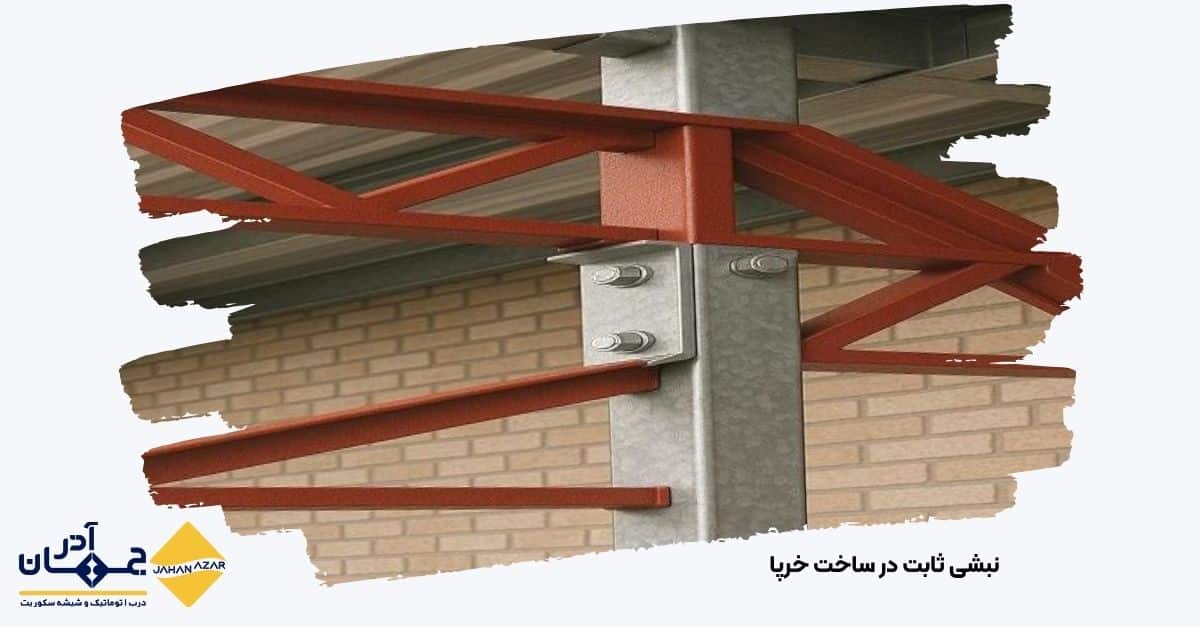

نبشیها در طیف بسیار گستردهای از صنایع حضور دارند. نبشی ثابت عمدتاً در سازههای دائمی و سنگین کاربرد دارد؛ بهعنوان مثال در اسکلت فلزی ساختمانها، پلها، خرپاها و ستونهای اصلی. در این موارد تحمل بارهای ثقلی بالا و انتقال نیروهای جانبی به پی، نیازمند مقطعی با قابلیت مقاومت یکنواخت است که نبشی ثابت این نیاز را برآورده میسازد.
در مقابل، نبشی تاشو در صنایعی نظیر نمایشگاههای تجاری، غرفهسازی، سازههای سیار مؤسسات نمایشگاهی و حتی وندینگماشینها کاربرد دارد. در این پروژهها سرعت نصب، حمل آسان و انعطاف در فرم دهی اهمیت زیادی دارد. برای مثال در صنعت مبلمان شهری یا پارکینگهای موقت، نبشی تاشو میتواند در طراحی ایستگاههای شارژ خودروهای برقی یا نصب تابلوهای راهنمایی–رانندگی با فاصلهی کم اجرا گردد.
علاوه بر این، در صنایع دکوراسیون داخلی و نمای شیشهای ساختمانها، نبشی تاشو برای قالببندی شیشههای خمیده و شیشههای منحنی نمایی استفاده میشود تا بدون نیاز به فریمهای فلزی پرحجم، شفافیت و شیکی نما حفظ شود. این کاربردها نشان میدهد که هر یک از نبشیها در جای خود، ارزش افزودهی ویژهای دارند.
کاربرد در ساخت اسکلت دیوارهای فرعی و پارتیشنهای ساده
دیوارهای فرعی (Partition Walls) و پارتیشنهای اداری از جمله فضاهایی هستند که ترکیبی از سهولت نصب و زیبایی ظاهری نیاز دارند. نبشی ثابت در این زمینه بهعنوان تکیهگاه اولیه و فریم اصلی مورد استفاده قرار میگیرد. بال نبشی ثابت بر روی کف و سقف پیچ شده و گاهی با استفاده از نبشی اتصال عرضی، استحکام دیوار فرعی را تضمین میکند.
اگر پارتیشن نیاز به اشکال خاص یا انحنا داشته باشد، نبشی تاشو جایگزینی مناسب خواهد بود. مثلاً در نصب پارتیشنهای چند قوسه در لابی هتلها یا فضاهای لوکس، خمکاری نبشی تاشو امکان استفاده از شیشههای منحنی را بدون نیاز به فریمهای حجیم فراهم میکند. در این موارد، عملکرد ساختاری مقطع ثانویه است و زیبایی فرم و سرعت اجرا در اولویت است.
نحوه انتخاب بین نبشی ثابت و تاشو برای پروژههای مختلف
انتخاب نبشی مناسب نیازمند ارزیابی چندین پارامتر است:
بارگذاری و نوع نیروها:
اگر بارهای خمشی و کششی سنگین باشد، نبشی ثابت اولویت دارد.
شکل هندسی المان:
در صورت طراحی منحنی یا زاویهدار، نبشی تاشو کاربردیتر است.
سرعت اجرا و بودجه:
پروژههای موقت یا نمایشگاهی با محدودیت زمانی و مالی، نبشی تاشو بهصرفهترند.
نگهداری و تعمیرات:
نبشی ثابت نیاز به مراقبت کمتری دارد؛ اما نبشی تاشو احتمال نیاز به تعویض در لبهها دارد.
پوشش دهی و زیبایی:
اگر نیاز به فرم مینیمال و شیشهکاری منحنی باشد، نبشی تاشو جلوهی بهتری ارائه میکند.
با درنظرگرفتن این عوامل و مشاوره با مهندسین سازه، میتوان انتخاب دقیق و مطابق با نیاز پروژه داشت.
عوامل موثر بر قیمت نبشی ثابت و نبشی تاشو اقتصادی
قیمت نبشیها تابعی از مواد اولیه، ضخامت ورق، ابعاد، روش تولید و عملیات پس از تولید است. در نبشی ثابت، ضخامت و ابعاد بالها مهمترین پارامترها هستند. هرچه ضخامت ورق بیشتر و عرض بالها بزرگتر باشد، قیمت متر طول نبشی افزایش مییابد. علاوه بر این، پوشش آنادایز یا رنگپودری نیز هزینه را بالا میبرد.
برای نبشی تاشو، علاوه بر مواد اولیه و ضخامت، هزینهی خمکاری اهمیت دارد. فرآیند Roll Forming یا CNC Bending نیازمند ماشینآلات پیشرفته و تنظیمات دقیق است که هزینهی تولید را ۱۵–۲۰٪ افزایش میدهد. همچنین کنترل کیفیت پس از خمکاری و تستهای عدمتغییر ساختار (UT/Radiography) میتواند تأثیرگذار باشد.
نیز مسافت حمل از کارخانه به پروژه و شرایط انبارش نخوابیده (برای نبشی تاشو) هزینهی کلی را تغییر میدهد. بهطور معمول، نبشی ثابت تا ۱۰–۱۵٪ ارزانتر از نبشی تاشو در متر طول مشابه است؛ اما در پروژههای خاص با حجم بالای خمکاری، تفاوت قیمت ممکن است تا ۲۵٪ نیز برسد.
نکات مهم در نصب و استفاده از نبشی ثابت و تاشو
برای دستیابی به عملکرد مطلوب، نصب نبشیها باید با رعایت نکات زیر انجام شود:
اندازهگیری دقیق و تراز:
استفاده از متر لیزری و تراز دیجیتال برای تعیین محل نصب نبشیها
پیشتست خمکاری (برای نبشی تاشو):
اجرای نمونه خم و کنترل کرنش قبل از تولید سری
استفاده از یراق با استاندارد EN ISO 13918:
پیچ و مهره و واشرهای مقاوم در برابر خوردگی
آببندی محل اتصال:
بکارگیری نوار EPDM یا سیلیکون خنثی برای جلوگیری از نفوذ رطوبت
پوششدهی مناسب:
آنادایز یا رنگپودری برای حفاظت در برابر خوردگی و UV
بازرسی نهایی:
تست بارگذاری مقدماتی و کنترل ابعادی پس از نصب
با رعایت این نکات، نه تنها ایمنی و دوام سازه بالاتر میرود، بلکه هزینههای نگهداری و تعمیر کاهش چشمگیری خواهد یافت.
تأثیر تفاوتهای نبشی ثابت و تاشو بر کیفیت و استحکام سازه
نبشی ثابت به علت ساختار یکنواخت و عدم تغییر فرم پس از تولید، در انتقال بارهای ثقلی و جانبی به عملکرد پیشبینیپذیرتری میانجامد. در آزمونهای بارگذاری سازهای، اسکلتهای مجهز به نبشی ثابت معمولاً نشان میدهند که تغییر شکل و خزش کمتری دارند.
در سوی دیگر، نبشی تاشو بهواسطهی لبههای خمشده، در صورت اصلاحات نادرست خمکاری یا استفاده از فولاد با مقاومت پایینتر، احتمال ایجاد گشودگی در لبهها و تمرکز تنش وجود دارد. هرچند در کاربردهای غیرسازهای و نما، این مشکل کمتر احساس خواهد شد، اما در سازههای لرزهخیز و در تماس با محیطهای خورنده، لازم است کنترل کیفی دقیقی اعمال شود.
مقایسه نبشی تاشو و ثابت از نظر ساختار، ویژگیها و کاربردها
در یک نگاه کلی:
| معیار | نبشی ثابت | نبشی تاشو |
|---|---|---|
| ساختار | پروفیل اکسترود/نورد یکنواخت | خمکاری پس از نورد/اکستروژن |
| ویژگی مکانیکی | مقاومت بالا و یکنواخت | انعطافپذیری اما تنش متمرکز |
| امکان خمکاری | ندارد | تا زاویههای دلخواه |
| حمل و نقل | حجیم و سنگین | فشرده و اقتصادی |
| نصب | سریع با روشهای مرسوم | نیاز به کنترل دقیق و تست پس از خم |
| کاربرد | اسکلتهای باربر، تقویت کنجها | نماهای منحنی، سازههای موقت |
| قیمت | ارزانتر تا ۱۵٪ | گرانتر بهدلیل فرآیند خم |
این جدول نشان میدهد که هر یک از نبشیها در حوزهی خاص خود بهترین عملکرد را دارند.
نتیجهگیری
در انتخاب بین نبشی ثابت و نبشی تاشو، هیچ گزینهی مطلقاً برتری وجود ندارد؛ بلکه هر پروژه با توجه به نیازهای ساختاری، فرم ظاهری، بودجه و زمان اجرا، گزینهای از این دو را طلب میکند. اگر نیاز به تحمل بارهای سنگین و استحکام یکنواخت دارید، نبشی ثابت بیرقیب است. از سوی دیگر، اگر پروژهای شما فضای مورب یا منحنی دارد و سرعت نصب و حملونقل اهمیت زیادی دارد، نبشی تاشو بهترین انتخاب خواهد بود.
