طراحی و ساخت قالب اختصاصی پروفیل آلومینیوم بر اساس نقشه، نمونه یا فایل CAD
جهان آذر خدمات طراحی و ساخت قالب اکستروژن آلومینیوم را برای تولید پروفیلهای صنعتی، ساختمانی، اختصاصی، شیاردار، هیتسینک و مقاطع سفارشی ارائه میدهد. برای بررسی امکان ساخت قالب، نقشه مقطع، ابعاد، ضخامت دیواره، نوع پروفیل و تیراژ تولید را برای واحد فنی ارسال کنید تا زمان ساخت، هزینه قالب و شرایط تولید بررسی شود.
در سفارشهای اختصاصی، عواملی مانند نوع مقطع، تلرانس مورد انتظار، آلیاژ آلومینیوم، پیچیدگی قالب، نیاز به CNC یا EDM و امکان اصلاح قالب پس از تست اولیه روی قیمت و زمان آمادهسازی اثر مستقیم دارد.
برای بررسی دقیق امکان ساخت قالب، مشخصات مقطع و نیاز پروژه را ارسال کنید تا واحد فنی جهان آذر شرایط طراحی، ساخت، زمان آمادهسازی، هزینه قالب و امکان اصلاح پس از تست اولیه را بررسی کند.

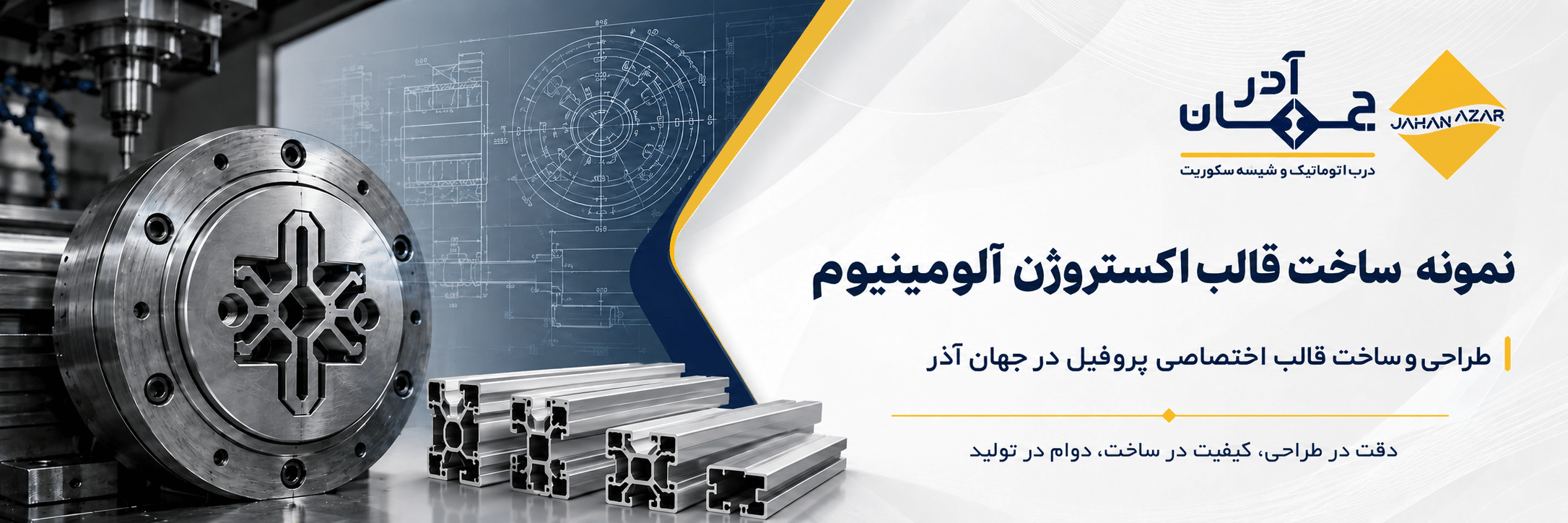

قالب اکستروژن آلومینیوم مجموعهای از قطعات فولادی دقیق است که شکل و ابعاد مقطع نهایی پروفیل آلومینیومی را تعیین میکند. در فرایند اکستروژن، بیلت آلومینیوم پس از پیشگرمایش تحت فشار پرس قرار میگیرد و از روزنه قالب عبور میکند تا پروفیل با شکل موردنظر تولید شود.
کیفیت طراحی و ساخت قالب، روی دقت ابعاد، یکنواختی ضخامت دیواره، کیفیت سطح خروجی، میزان فشار وارد بر پرس، سرعت تولید و عمر مفید قالب اثر مستقیم دارد. به همین دلیل، پیش از ساخت قالب باید عواملی مانند نوع مقطع، توپر یا توخالی بودن پروفیل، ضخامت دیواره، تلرانس مورد انتظار، آلیاژ آلومینیوم، کاربرد نهایی و شرایط تولید بررسی شود.
در قالبهای پیچیدهتر، اجزایی مانند ماندرل، بکاپپلیت، هولدر و قطعات پشتیبان به کنترل جریان مواد، پایداری قالب و یکنواختی خروجی پروفیل کمک میکنند. طراحی صحیح این اجزا میتواند احتمال تاببرداشتگی، اختلاف ضخامت، افت کیفیت سطح و نیاز به اصلاحات متعدد پس از تست اولیه را کاهش دهد.
فرآیند ساخت قالب اکستروژن آلومینیوم با بررسی نقشه مقطع، نوع پروفیل، ضخامت دیواره، تلرانس مورد انتظار و کاربرد نهایی قطعه شروع میشود. در این مرحله، واحد فنی امکان ساخت قالب، مسیر جریان مواد، نقاط حساس مقطع و ریسکهای احتمالی در خروجی پروفیل را بررسی میکند.
پس از تأیید اولیه، طراحی قالب در نرمافزار CAD انجام میشود و در صورت نیاز، شرایط جریان آلومینیوم، فشار وارد بر قالب، احتمال پرشدگی ناقص، تاببرداشتگی یا تمرکز تنش بررسی میشود. این مرحله برای کاهش خطا در تولید، افزایش عمر قالب و بهبود کیفیت سطح پروفیل اهمیت دارد.
در مرحله ساخت، بلوک فولادی ابزار متناسب با نوع قالب و شرایط تولید انتخاب میشود. سپس بخشهای اصلی قالب با ماشینکاری CNC ساخته میشوند و برای جزئیات دقیقتر روزنه یا بخشهای پیچیده، در صورت نیاز از فرایند EDM استفاده میشود.
پس از ماشینکاری، سطوح داخلی قالب پرداخت، سنگزنی و پولیش میشوند تا اصطکاک هنگام عبور آلومینیوم کاهش پیدا کند. در ادامه، عملیات حرارتی مانند سختکاری و تمپرینگ برای افزایش دوام، سختی و پایداری قالب انجام میشود.
در پایان، قالب آماده بررسی، تست اولیه و در صورت نیاز اصلاح میشود تا خروجی پروفیل از نظر ابعاد، کیفیت سطح و یکنواختی شکل با نیاز پروژه هماهنگ باشد.پس از آمادهسازی قالب، امکان بررسی تولید پروفیل نیز وجود دارد. برای جزئیات بیشتر، صفحه تولید پروفیل آلومینیوم را مشاهده کنید.
| مرحله | توضیح |
|---|---|
| دریافت نقشه یا نمونه | بررسی ابعاد، ضخامت، نوع مقطع و کاربرد نهایی پروفیل |
| بررسی فنی مقطع | ارزیابی امکان ساخت، مسیر جریان مواد و نقاط حساس قالب |
| طراحی قالب | طراحی CAD و آمادهسازی ساختار قالب بر اساس مشخصات پروژه |
| انتخاب فولاد قالب | انتخاب متریال مناسب با توجه به نوع تولید و عمر مورد انتظار |
| ماشینکاری CNC | ساخت دقیق بخشهای اصلی قالب و قطعات پشتیبان |
| EDM در صورت نیاز | ایجاد جزئیات پیچیده، روزنههای دقیق یا بخشهای حساس قالب |
| پرداخت و پولیش | کاهش اصطکاک و بهبود کیفیت سطح خروجی پروفیل |
| عملیات حرارتی | افزایش سختی، دوام و پایداری قالب در فرایند اکستروژن |
| تست و اصلاح احتمالی | بررسی خروجی اولیه و اصلاح قالب در صورت نیاز |
نوع قالب اکستروژن بر اساس شکل مقطع، وجود حفره داخلی، ضخامت دیواره، کاربرد نهایی پروفیل و شرایط تولید انتخاب میشود. در پروژههای صنعتی و اختصاصی، بررسی نوع قالب پیش از اعلام قیمت اهمیت زیادی دارد؛ زیرا قالبهای توخالی یا مقاطع پیچیده معمولاً به طراحی دقیقتر، قطعات پشتیبان بیشتر و زمان ساخت بالاتری نیاز دارند.
| نوع قالب | کاربرد | نکته مهم |
|---|---|---|
| قالب توپر | تولید پروفیلهای ساده و بدون حفره داخلی | مناسب مقاطع سادهتر و صنعتی |
| قالب نیمهتوخالی | تولید مقاطع دارای شیار یا فضای نیمهبسته | نیازمند بررسی دقیق جریان مواد |
| قالب توخالی | تولید پروفیلهای دارای حفره داخلی | معمولاً پیچیدهتر و حساستر است |
| قالب اختصاصی | تولید پروفیل سفارشی بر اساس نقشه یا نمونه | نیازمند بررسی CAD، تلرانس و تیراژ تولید |
قیمت ساخت قالب اکستروژن آلومینیوم به پیچیدگی مقطع، نوع قالب، جنس فولاد، روش ماشینکاری، نیاز به CNC یا EDM، عملیات حرارتی، پرداخت سطحی، تلرانس مورد انتظار و اصلاحات احتمالی پس از تست اولیه بستگی دارد. به همین دلیل قیمت قالب بهصورت ثابت اعلام نمیشود و پس از بررسی نقشه، نمونه یا فایل CAD مشخص میگردد.
برای اعلام قیمت دقیقتر، بهتر است اطلاعاتی مانند نقشه مقطع، ضخامت دیواره، نوع پروفیل، آلیاژ آلومینیوم، تیراژ تولید، کاربرد نهایی و سطح دقت مورد انتظار برای واحد فنی ارسال شود.
| عامل مؤثر بر قیمت | توضیح |
|---|---|
| پیچیدگی مقطع | مقاطع پیچیده زمان طراحی و ماشینکاری بیشتری نیاز دارند |
| نوع قالب | قالب توخالی معمولاً پیچیدهتر از قالب توپر است |
| جنس فولاد قالب | متریال قالب روی دوام، عمر و هزینه ساخت اثر دارد |
| تلرانس مورد انتظار | دقت بالاتر نیازمند ماشینکاری و کنترل بیشتر است |
| CNC و EDM | جزئیات حساس یا روزنههای پیچیده ممکن است نیازمند EDM باشند |
| عملیات حرارتی | برای افزایش سختی و پایداری قالب انجام میشود |
| اصلاح پس از تست | در برخی پروژهها اصلاح قالب بخشی از فرآیند ساخت است |
پس از ساخت قالب و تولید پروفیل آلومینیوم، در صورت نیاز امکان بررسی خدمات تکمیلی مانند پولیش، براشینگ، آنودایز و رنگ پودری نیز وجود دارد. انتخاب این خدمات به کاربرد نهایی پروفیل، کیفیت سطح مورد انتظار و شرایط پروژه بستگی دارد.
این خدمات بهعنوان مرحله تکمیلی پس از تولید پروفیل مطرح میشوند و هدف اصلی این صفحه همچنان طراحی و ساخت قالب اکستروژن آلومینیوم است.
در ساخت قالب اکستروژن، کیفیت طراحی اولیه، انتخاب متریال قالب، دقت ماشینکاری، عملیات حرارتی، پرداخت سطحی و امکان اصلاح پس از تست اولیه نقش مهمی در کیفیت خروجی پروفیل دارند. جهان آذر پیش از شروع ساخت، مشخصات فنی مقطع و نیاز تولید را بررسی میکند تا قالب با شرایط پروژه هماهنگ باشد.
جهان آذر با بیش از ۳۰ سال سابقه در حوزه تولید و تأمین مقاطع آلومینیومی، امکان بررسی و اجرای سفارشهای ساخت قالب اکستروژن را بر اساس نقشه، نمونه یا فایل CAD فراهم میکند. تجربه ساخت قالب برای مقاطع مختلف، ارتباط مستقیم با واحد فنی و امکان بررسی اصلاحات پس از تست اولیه، از مزیتهای همکاری با این مجموعه است.
برای افزایش دقت در اعلام قیمت و زمان ساخت، بهتر است پیش از ثبت سفارش، مشخصات کامل مقطع، نوع پروفیل، ضخامت دیواره، آلیاژ آلومینیوم، تیراژ تولید و تلرانس مورد انتظار ارسال شود.
برای استعلام ساخت قالب اکستروژن آلومینیوم، نقشه مقطع، فایل CAD، تصویر نمونه یا مشخصات فنی پروفیل را برای واحد فنی جهان آذر ارسال کنید. پس از بررسی اولیه، امکان ساخت قالب، نوع قالب موردنیاز، زمان آمادهسازی، هزینه ساخت، شرایط تست اولیه، امکان اصلاح قالب و شرایط تولید به شما اعلام میشود.
زمان ساخت قالب به پیچیدگی مقطع، نوع قالب، نیاز به CNC یا EDM، عملیات حرارتی، پرداخت سطحی و اصلاحات احتمالی پس از تست اولیه بستگی دارد. پس از بررسی نقشه، نمونه یا فایل CAD، زمان آمادهسازی سفارش اعلام میشود.
برای استعلام قیمت بهتر است نقشه مقطع، فایل CAD، تصویر نمونه، ابعاد، ضخامت دیواره، نوع پروفیل، آلیاژ آلومینیوم، تیراژ تولید و تلرانس مورد انتظار برای واحد فنی ارسال شود.
بله، در صورت وجود نمونه فیزیکی امکان بررسی ابعاد، مقطع و شرایط ساخت قالب وجود دارد. با این حال، برای دقت بیشتر در طراحی و اعلام قیمت، ارسال فایل CAD یا نقشه فنی توصیه میشود.
قالب توپر برای تولید پروفیلهای بدون حفره داخلی استفاده میشود، اما قالب توخالی برای مقاطعی کاربرد دارد که دارای فضای داخلی یا ساختار پیچیدهتر هستند. قالبهای توخالی معمولاً به طراحی دقیقتر و زمان ساخت بیشتری نیاز دارند.
در برخی پروژهها پس از تست اولیه خروجی پروفیل، امکان اصلاح قالب برای بهبود ابعاد، کیفیت سطح، یکنواختی ضخامت یا جریان مواد وجود دارد. امکان اصلاح به نوع قالب و شرایط فنی پروژه بستگی دارد.
پیچیدگی مقطع، نوع قالب، جنس فولاد، روش ماشینکاری، نیاز به CNC یا EDM، عملیات حرارتی، پرداخت سطحی، تلرانس مورد انتظار و اصلاحات احتمالی پس از تست اولیه روی قیمت نهایی اثر میگذارند.
